Jak podłączyć żyrandol na 3 żarówki? Krok po kroku

Podłączenie żyrandola z trzema punktami świetlnymi jest proste tylko wtedy, gdy od początku wiadomo, który przewód jest fazą, który neutralnym, a który ochronnym. Poniżej pokazuję, jak podłączyć żyrandol na 3 żarówki tak, żeby wszystko było zgodne z logiką instalacji, a nie z przypadkowym układem kolorów w starej puszce. Najwięcej problemów zwykle nie sprawia sama oprawa, tylko rozpoznanie przewodów i poprawne zrobienie połączeń w suficie.

Co sprawdzić zanim odłączysz zasilanie

Ja zaczynam od bardzo prostego pytania: czy ten żyrandol ma świecić jako jedna całość, czy da się go podzielić na dwie sekcje. To od razu mówi mi, czy z sufitu wystarczy jeden przewód fazowy, czy potrzebny będzie włącznik świecznikowy, czyli podwójny klawisz sterujący dwiema grupami świateł. Druga rzecz to rodzaj oprawy. Jeśli jest metalowa, przewód ochronny nie jest dodatkiem, tylko elementem bezpieczeństwa.

• Wyłącz zabezpieczenie obwodu w rozdzielnicy, a nie tylko sam włącznik na ścianie.
• Sprawdź brak napięcia testerem dwubiegunowym, nie wyłącznie neonówką.
• Oceń, czy lampa ma zaciski oznaczone jako L, N i symbol ochrony.
• Sprawdź tabliczkę znamionową oprawy. Jeśli producent podaje maksymalną moc, trzeba jej dotrzymać także przy LED-ach.
• Przyjrzyj się mocowaniu. Ciężar żyrandola ma przenosić hak lub kołek, a nie same przewody.

Jeśli w suficie widzisz stare, kruche izolacje, aluminiowe żyły albo przewody bez czytelnych oznaczeń, ja nie zgaduję. W takiej sytuacji najpierw identyfikuję instalację, a dopiero potem biorę się za zaciski. Gdy to jest jasne, można przejść do oznaczeń przewodów i samej oprawy.

Jak czytać przewody i zaciski w lampie

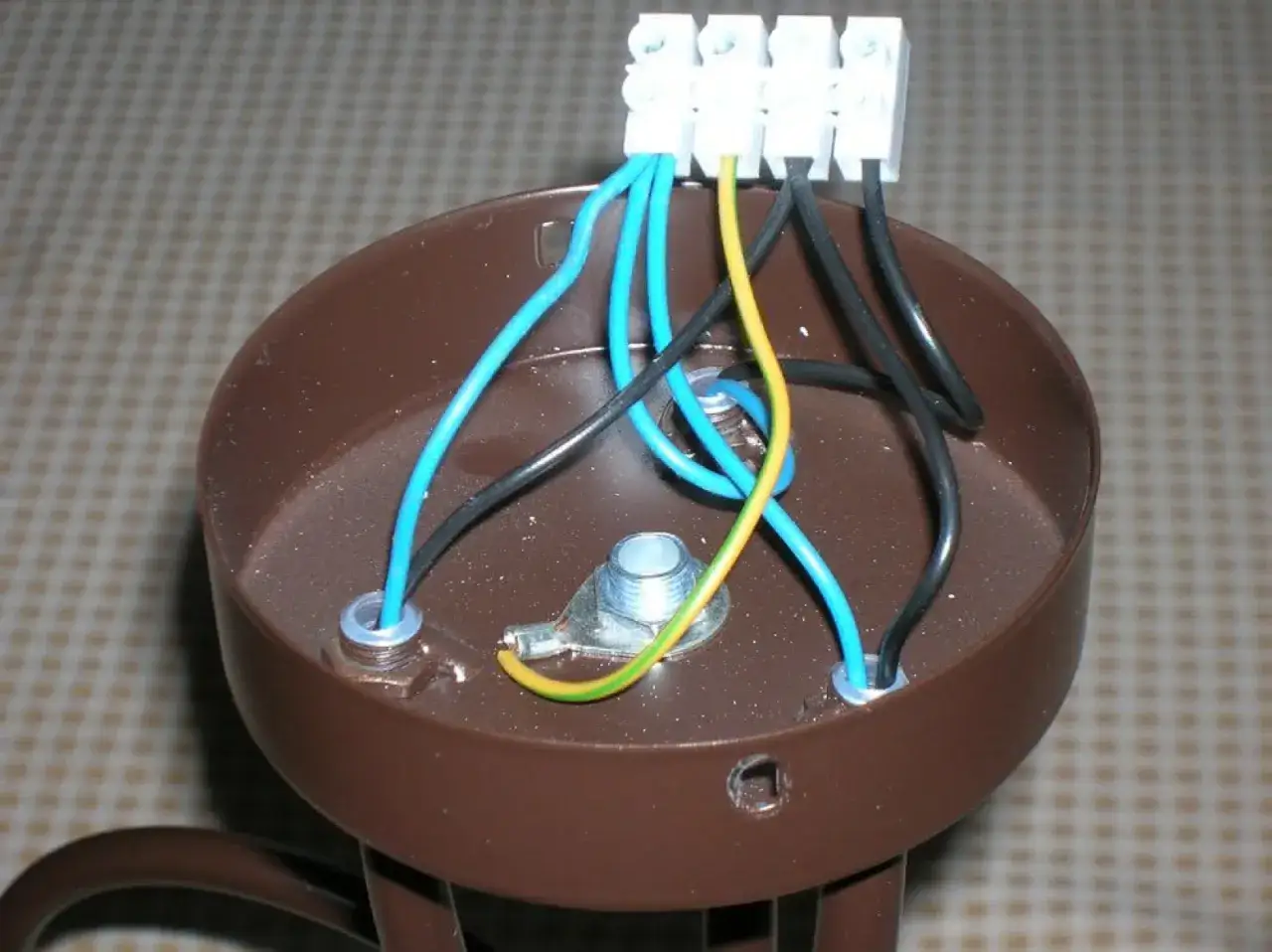

W europejskich instalacjach najczęściej spotkasz przewód niebieski jako neutralny, żółto-zielony jako ochronny oraz brązowy, czarny albo szary jako fazowy. To jednak tylko punkt wyjścia, bo w starszych mieszkaniach kolory mogły zostać pomieszane podczas wcześniejszych napraw. Dlatego przed podłączeniem ja zawsze potwierdzam funkcję przewodu pomiarem, a nie samym wzrokiem.

W oprawie klasy I korpus jest metalowy i musi mieć podłączone PE. W klasie II producent zakłada podwójną izolację, więc przewód ochronny nie jest potrzebny, ale to musi wynikać z oznaczenia na lampie, a nie z domysłu. Kiedy te oznaczenia są już jasne, można spokojnie przejść do tego, jak właściwie połączyć trzy źródła światła.

Jak połączyć trzy źródła światła równolegle

W trzyżarówkowym żyrandolu wszystkie oprawki łączy się zazwyczaj równolegle. To oznacza, że każda żarówka dostaje to samo napięcie, a awaria jednej nie gasi pozostałych. Szeregowo nie robię tego nigdy, bo to zły układ do oświetlenia domowego.

• Jeden klawisz - wszystkie trzy oprawki dostają jeden wspólny przewód fazowy i jeden wspólny neutralny.
• Włącznik świecznikowy - jedna grupa żarówek idzie na pierwszy tor fazowy, druga na drugi, a neutralny pozostaje wspólny.
• Metalowy korpus - przewód ochronny łączę z zaciskiem PE lub z elementem konstrukcyjnym przewidzianym przez producenta.

Jeżeli lampa ma jeden wewnętrzny obwód, a z sufitu wychodzą dwa niezależne tory z podwójnego włącznika, wybieram tylko ten, który ma zasilać oprawę. Drugi izoluję w osobnej złączce i nie zwieram go z pozostałymi „na wszelki wypadek”. To właśnie ten moment najczęściej odróżnia poprawny montaż od chaotycznego podłączenia.

Po ustaleniu układu warto przejść do samego montażu, bo tam liczy się już nie teoria, tylko kolejność ruchów i porządek w przewodach.

Montaż krok po kroku

1. Wyłącz zasilanie obwodu w rozdzielnicy i upewnij się, że w przewodach nie ma napięcia.
2. Zdejmij osłonę żyrandola i zrób zdjęcie fabrycznego układu przewodów. To pomaga, jeśli coś trzeba odtworzyć.
3. Odsłoń końcówki przewodów na około 8-10 mm. Jeśli masz linkę, załóż tulejkę dobraną do przekroju przewodu, zwykle 0,75 mm² albo według zaleceń producenta.
4. Połącz wszystkie neutralne przewody w jednym zacisku, wszystkie fazowe w drugim, a ochronne w trzecim.
5. Jeśli oprawa ma dwa obwody, przypisz je do odpowiednich torów fazowych zgodnie z instrukcją producenta.
6. Dokręć złączki, ułóż przewody tak, żeby nie były ściśnięte pod podsufitką, i zawieś oprawę na solidnym mocowaniu.
7. Włącz zabezpieczenie i sprawdź każdy klawisz przełącznika osobno.

Ja zawsze zwracam uwagę na to, żeby przewody nie były skręcone luzem pod taśmą izolacyjną. Porządna kostka albo złączka sprężynowa utrzymuje nacisk na żyłę i zmniejsza ryzyko grzania się styku. Przy lampie, która wisi stale nad stołem albo w salonie, to ma znaczenie większe, niż się wydaje. Gdy montaż jest już domknięty, zostają jeszcze typowe błędy, które warto wyłapać zanim uznasz pracę za zakończoną.

Najczęstsze błędy i sytuacje, w których lepiej wezwać elektryka

W praktyce najwięcej poprawek widzę po kilku powtarzających się błędach. Część z nich nie wywołuje natychmiastowej awarii, ale później wychodzi przy serwisie albo przy pierwszym dotknięciu metalowej części lampy.

• Pomylenie przewodu neutralnego z fazowym. Lampa może świecić, ale układ nie jest wtedy poprawny.
• Brak podłączenia przewodu ochronnego w metalowej oprawie.
• Łączenie kilku żył pod jednym zaciskiem bez złączki do tego przeznaczonej.
• Mostkowanie dwóch niezależnych torów z sufitu bez sprawdzenia, czy należą do tego samego obwodu.
• Zostawienie odkrytej miedzi albo luźnych drucików z linki poza zaciskiem.
• Ignorowanie kruchej izolacji, przepalonych miejsc albo przewodów aluminiowych.

Jeśli po otwarciu puszki widzisz spalone fragmenty, stopioną izolację albo przewody, których nie da się jednoznacznie opisać, przerywam pracę. To nie jest moment na domysły, tylko na identyfikację instalacji i ewentualną pomoc osoby z uprawnieniami. Kiedy te ryzyka są wyeliminowane, zostaje już tylko finalny test po załączeniu zasilania.

Co sprawdzić po załączeniu prądu

Po montażu nie kończę pracy od razu. Najpierw sprawdzam, czy wszystkie trzy żarówki zapalają się równomiernie, czy nic nie miga i czy włącznik działa lekko, bez trzasków. Jeśli po kilku minutach podsufitka nie robi się nienaturalnie ciepła, a lampa wisi równo, układ zwykle jest zrobiony poprawnie.

• Czy nie świeci tylko jedna część oprawy.
• Czy żaden przewód nie wysunął się ze złączki.
• Czy metalowy korpus nie daje objawów obecności napięcia.
• Czy ściemniacz jest zgodny z zastosowanymi LED-ami.
• Czy lampa wisi stabilnie i nie przeciąża mocowania w suficie.

Jeżeli coś miga, najpierw wracam do połączeń, a dopiero potem do żarówek. W przypadku LED-ów problemem bywa nie sama instalacja, tylko niedopasowany ściemniacz albo słaby styk w złączce. Gdy to zostanie dopięte, można uznać montaż za zakończony i przejść do ostatniej, najpraktyczniejszej zasady.

Jedna zasada, która upraszcza każdy kolejny montaż

Jeśli mam zostawić jedną regułę, to tę: najpierw potwierdź funkcję przewodów, dopiero potem układaj je w zaciskach. Kolory pomagają, ale nie są dowodem, zwłaszcza w starszych mieszkaniach albo po kilku wcześniejszych przeróbkach. Gdy trzymasz się kolejności: odłączenie zasilania, identyfikacja przewodów, połączenie równoległe i test końcowy, montaż żyrandola przestaje być zgadywaniem.

Przy trzech źródłach światła naprawdę nie trzeba nic komplikować. Wystarczy porządek w L, N i PE, brak pośpiechu oraz świadomość, kiedy lepiej nie iść na skróty. Jeśli oprawa ma działać długo i bezpiecznie, te kilka minut dokładności robi większą różnicę niż dowolny „sprytny” skrót przy podłączaniu.
